Comprendere il punto di rugiada nell'aria compressa: perché è fondamentale per gli essiccatori refrigerati?

L'aria compressa è un'utilità indispensabile che alimenta innumerevoli operazioni nei settori manifatturiero, alimentare e delle bevande, farmaceutico ed elettronico. Spesso definita la “quarta utilità”, la sua affidabilità e qualità sono fondamentali. Tuttavia, l'aria atmosferica aspirata nel compressore contiene vapore acqueo, che si concentra durante la compressione. Se non trattata, questa umidità porta a una serie di problemi operativi, tra cui danni alle apparecchiature, deterioramento del prodotto e contaminazione del processo. La difesa principale contro questo problema pervasivo è il essiccatore frigorifero ad aria compressa . Al centro del funzionamento e delle prestazioni di questa tecnologia si trova un concetto fondamentale: il punto di rugiada. Una comprensione approfondita del punto di rugiada non è meramente accademica; è essenziale per selezionare l'attrezzatura giusta, garantire l'integrità del processo e ottimizzare i costi operativi.

Cos'è esattamente il punto di rugiada nei sistemi di aria compressa?

Per comprendere il ruolo di a essiccatore frigorifero ad aria compressa , bisogna prima comprendere la natura del punto di rugiada. In termini semplici, il punto di rugiada è la temperatura alla quale l’aria si satura di umidità e non riesce più a trattenere tutto il vapore acqueo. Quando l'aria si raffredda a questa temperatura, il vapore acqueo in eccesso inizia a condensarsi in acqua liquida. Immagina una bottiglia fredda presa da un frigorifero in una giornata calda e umida; le gocce d'acqua che si formano sulla sua superficie sono il risultato del raffreddamento dell'aria locale oltre il punto di rugiada al contatto con il vetro freddo.

Nel contesto dell'aria compressa il concetto diventa leggermente più complesso ma segue le stesse leggi fisiche. L'aria atmosferica contiene una certa quantità di vapore acqueo. Quando quest'aria viene compressa, il suo volume diminuisce drasticamente, ma rimane la quantità di vapore acqueo che conteneva originariamente. Ciò concentra efficacemente il vapore acqueo, aumentando significativamente la sua umidità relativa all'interno del flusso di aria compressa. La temperatura alla quale l'aria compressa e carica di umidità inizierà a condensare è nota come punto di rugiada in pressione . Questa è una distinzione cruciale. È il punto di rugiada alla pressione di esercizio del sistema quello che conta davvero, non il punto di rugiada a pressione atmosferica. A essiccatore frigorifero ad aria compressa è specificamente progettato per controllare e abbassare il punto di rugiada in pressione a un livello predeterminato e sicuro, prevenendo così la formazione di condensa a valle nel sistema dell'aria.

La relazione tra temperatura, pressione e capacità di trattenere l’umidità è diretta. L’aria calda può trattenere più umidità dell’aria fredda. Allo stesso modo, l’aria a una pressione più elevata può “trattenere” più vapore acqueo senza che si condensi rispetto alla stessa aria a una pressione inferiore. Ecco perché comprendere il punto di rugiada in pressione non è negoziabile per la progettazione del sistema. È la misura definitiva di quanto sia effettivamente secca l'aria compressa. Un valore del punto di rugiada in pressione inferiore indica aria più secca. Ad esempio, un sistema con un punto di rugiada in pressione di 3°C (37°F) ha aria molto più secca di uno con un punto di rugiada in pressione di 20°C (68°F), poiché il primo deve essere raffreddato a una temperatura molto più bassa prima che si verifichi la condensa.

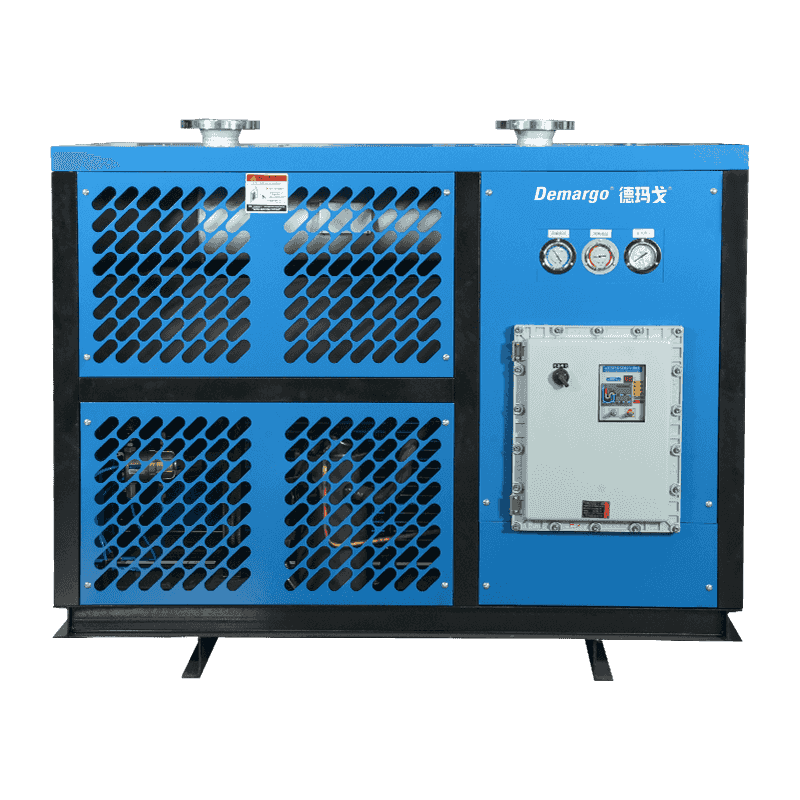

Il legame inseparabile: come un essiccatore frigorifero ad aria compressa controlla il punto di rugiada

A essiccatore frigorifero ad aria compressa funziona secondo un principio analogo a quello di un frigorifero domestico o di un condizionatore d'aria. La sua funzione principale è quella di raffreddare sistematicamente l'aria compressa calda e satura in entrata, forzando il vapore acqueo a condensare, quindi separare e drenare l'acqua liquida prima di riscaldarla e rilasciare l'aria ormai secca nel sistema di distribuzione. L’intero processo è una manipolazione deliberata e controllata della temperatura dell’aria rispetto al suo punto di rugiada.

Il processo inizia quando l'aria compressa calda e carica di umidità entra nell'essiccatore. Passa prima attraverso un scambiatore di calore aria-aria . Qui l'aria calda in entrata viene preraffreddata dall'aria in uscita, fredda e secca. Questa fase iniziale è altamente efficiente, poiché riduce il carico sul successivo sistema di refrigerazione e contemporaneamente riscalda l'aria in uscita. Questo riscaldamento è un passaggio fondamentale. Abbassa l'umidità relativa dell'aria in uscita, impedendo la ricondensa immediata all'esterno del sistema di tubazioni. Questa fase da sola può raggiungere una quantità significativa di raffreddamento e condensazione.

L'aria preraffreddata si sposta quindi nel scambiatore di calore aria-refrigerante . Si tratta dell'unità di raffreddamento primaria in cui l'aria viene raffreddata fino al punto di rugiada desiderato da un circuito di refrigerazione a circuito chiuso contenente un refrigerante sicuro per l'ambiente. Quando l'aria viene raffreddata, la sua temperatura scende al di sotto del punto di rugiada e la maggior parte del vapore acqueo si condensa in forma liquida. La miscela risultante di aria fredda e secca e acqua liquida scorre quindi in a separatore di umidità , dove la forza centrifuga e l'azione di coalescenza rimuovono meccanicamente le gocce d'acqua e gli eventuali lubrificanti trascinati. I liquidi accumulati vengono automaticamente espulsi dal sistema tramite a valvola di scarico , un componente la cui affidabilità è vitale per il funzionamento continuo dell'essiccatore.

La fase finale vede l'aria fredda e secca ritornare attraverso lo scambiatore di calore aria-aria, dove viene riscaldata dall'aria in entrata, come descritto in precedenza. Questo processo determina l'erogazione di aria compressa con un punto di rugiada in pressione stabile e controllato, generalmente compreso tra 3 °C e 10 °C (da 37 °F a 50 °F). Il essiccatore frigorifero ad aria compressa è quindi uno strumento di precisione per la gestione del punto di rugiada. Il suo design e la sua capacità determinano direttamente il punto di rugiada più basso ottenibile in condizioni operative specifiche, rendendolo la pietra angolare di un efficace controllo dell'umidità nelle applicazioni industriali standard.

Perché la specifica del punto di rugiada è un fattore decisionale critico

Selezionando un essiccatore frigorifero ad aria compressa senza una chiara comprensione del punto di rugiada in pressione richiesto è un errore comune e costoso. Il punto di rugiada specificato non è un numero arbitrario; è un requisito funzionale dettato dall'elemento più sensibile dell'intero sistema di aria compressa. L'utilizzo di aria compressa non sufficientemente secca per l'applicazione prevista può portare a una serie di guasti operativi.

Uno dei rischi più significativi è corrosione all'interno della rete di distribuzione dell'aria e delle apparecchiature collegate. L'acqua liquida nelle linee d'aria reagisce con tubi di ferro e componenti in acciaio, formando ruggine. Questa ruggine può quindi staccarsi, viaggiando attraverso le linee d'aria per intasare piccoli orifizi in valvole, cilindri e strumenti pneumatici. Ciò comporta una maggiore manutenzione, guasti prematuri dei componenti e tempi di inattività non pianificati. Inoltre, negli ambienti in cui le linee dell'aria sono esposte a temperature gelide, l'acqua condensata può congelare, bloccando completamente il flusso d'aria e provocando l'arresto totale del sistema.

Nei processi produttivi in ​​cui l'aria compressa entra in contatto con il prodotto, il punto di rugiada diventa un parametro diretto di qualità e sicurezza. Nel industria alimentare e delle bevande , l'umidità può portare alla crescita microbica, al deterioramento e a problemi di etichettatura. Dentro produzione farmaceutica , può compromettere la sterilità e la stabilità del prodotto. Dentro applicazioni di verniciatura e rivestimento , l'umidità provoca occhiaie, arrossamenti e problemi di adesione, con conseguenti difetti di finitura e scarti del prodotto. Per produzione elettronica e il montaggio, l'umidità può causare cortocircuiti e corrosione su circuiti stampati delicati. In ciascuno di questi casi, il costo di uno scarso controllo del punto di rugiada supera di gran lunga l'investimento in un sistema adeguatamente specificato essiccatore frigorifero ad aria compressa .

La tabella seguente illustra la relazione tra gli intervalli del punto di rugiada e la loro idoneità per varie applicazioni industriali.

È evidente che specificare il corretto punto di rugiada in pressione è un passo fondamentale nella progettazione del sistema. A essiccatore frigorifero ad aria compressa è ideale per la stragrande maggioranza delle applicazioni che richiedono punti di rugiada fino a 3°C, fornendo una soluzione robusta ed efficiente dal punto di vista energetico.

Fattori chiave che influenzano le prestazioni del punto di rugiada negli essiccatori refrigerati

Il punto di rugiada nominale di a essiccatore frigorifero ad aria compressa è ottenuto in condizioni specifiche e standardizzate. Nel funzionamento nel mondo reale, diverse variabili possono avere un impatto significativo sulle prestazioni effettive. Comprendere questi fattori è fondamentale sia per la selezione iniziale che per il funzionamento soddisfacente a lungo termine dell'asciugatrice.

Temperatura dell'aria in ingresso e capacità del flusso d'aria sono forse i due fattori più critici e interconnessi. A essiccatore frigorifero ad aria compressa è progettato per gestire una portata massima specifica (ad esempio, in SCFM o NM³/min) a una temperatura dell'aria in ingresso designata, in genere da 35°C a 38°C (da 95°F a 100°F). Se l'aria in ingresso è più calda rispetto alle specifiche di progetto, il sistema di refrigerazione deve lavorare di più per raggiungere lo stesso punto di rugiada. Ciò spesso determina un punto di rugiada in uscita più elevato del previsto e può sovraccaricare il compressore, portando a potenziali guasti. Allo stesso modo, il superamento della portata massima riduce il tempo di permanenza dell’aria all’interno degli scambiatori di calore, impedendole di raffreddarsi fino alla temperatura target e, ancora una volta, innalzando il punto di rugiada. Pertanto, il dimensionamento corretto dell'essiccatore in base al consumo d'aria effettivo e alla temperatura di ingresso prevista è il fondamento di un controllo efficace del punto di rugiada.

Temperatura ambiente Anche la zona circostante l'asciugatrice gioca un ruolo significativo. Il circuito frigorifero respinge il calore sottratto all'aria compressa all'ambiente circostante, tramite condensatori ad aria o un circuito di raffreddamento ad acqua. Se la temperatura ambiente è eccessivamente elevata, l'efficienza di questo processo di smaltimento del calore diminuisce. Il sistema di refrigerazione fatica, la pressione di condensazione aumenta e la capacità di raffreddamento diminuisce, portando a un punto di rugiada ottenibile più elevato. Garantire un'adeguata ventilazione e installare l'asciugatrice in un luogo fresco e ben ventilato è un modo semplice ma efficace per mantenere le prestazioni nominali.

Pressione operativa è un'altra considerazione chiave. Come discusso, il punto di rugiada in pressione è una funzione della pressione operativa del sistema. A essiccatore frigorifero ad aria compressa è progettato per fornire il punto di rugiada nominale a una pressione di progetto specifica. Se il sistema funziona a una pressione significativamente più bassa, il punto di rugiada sarà effettivamente più alto (meno aria secca) per la stessa quantità di umidità. Questo perché a una pressione inferiore l’aria è meno densa e ha una minore capacità di trattenere il vapore acqueo allo stato gassoso, rendendo più probabile la condensazione a temperatura più elevata. I progettisti del sistema devono garantire che l'essiccatore venga selezionato in base alla pressione operativa minima effettiva del sistema d'aria dell'impianto, non solo alla pressione di scarico del compressore.

Infine, il condizione dei componenti chiave influisce direttamente sulla stabilità del punto di rugiada. Un prefiltro intasato può causare una caduta di pressione, abbassando di fatto la pressione operativa all'ingresso dell'essiccatore. Un malfunzionamento valvola di scarico che non si apre, farà sì che l'acqua di condensa si accumuli all'interno del separatore, per poi essere nuovamente trascinata nel flusso d'aria, saturando l'uscita. Uno scambiatore di calore aria-refrigerante sporco ridurrà l'efficienza del trasferimento di calore, compromettendo la capacità di raffreddamento. La manutenzione regolare non è solo una questione di affidabilità; si tratta di preservare lo scopo fondamentale dell'essiccatore: fornire aria a un punto di rugiada in pressione costante e specificato.

Le conseguenze del trascurare il punto di rugiada nella progettazione e manutenzione del sistema

La mancata definizione delle priorità nella gestione del punto di rugiada ha conseguenze dirette e misurabili sull’efficienza operativa, sui costi e sulla qualità del prodotto. Il risparmio iniziale deriva dal sottodimensionamento o dalla scelta di un prodotto inadeguato essiccatore frigorifero ad aria compressa vengono rapidamente cancellati dai costi a valle.

L'impatto più visibile è attivo attrezzature e utensili pneumatici . L'umidità elimina la lubrificazione dagli utensili pneumatici e dai cilindri, provocando un aumento dell'attrito, dell'usura e dei guasti prematuri. La corrosione risultante crea contaminazione da particolato che ostruisce i piccoli orifizi nelle valvole e nei solenoidi, causando un funzionamento lento o un completo grippaggio. Ciò si traduce direttamente in costi di manutenzione più elevati, sostituzione più frequente dei componenti e tempi di fermo macchina non pianificati che interrompono le linee di produzione.

L'integrità del tubazioni di distribuzione dell'aria anche lui stesso è a rischio. La corrosione dall'interno indebolisce tubi e raccordi, causando perdite. Un sistema di aria compressa che perde è una significativa fonte di spreco energetico, poiché il compressore deve lavorare di più per mantenere la pressione, consumando più elettricità. Inoltre, possono svilupparsi perdite stenopeiche difficili da individuare e riparare. Il solo costo delle perdite di aria compressa può rappresentare una spesa operativa notevole e non necessaria.

Per molti settori, la conseguenza più grave è contaminazione e scarto del prodotto . Nelle applicazioni come la verniciatura a spruzzo, l'umidità nella linea dell'aria provoca un difetto noto come "arrossimento" o "occhio di pesce", rovinando la finitura e richiedendo la sverniciatura e la riverniciatura della parte. Nella lavorazione degli alimenti, l’umidità può favorire la crescita di batteri come muffe e lieviti, con conseguente deterioramento e potenziali rischi per la salute. Nelle applicazioni farmaceutiche può alterare le proprietà chimiche di un prodotto, rendendo inutilizzabile un intero lotto. L'impatto finanziario del rifiuto di un singolo lotto o del ritiro di un prodotto a causa della contaminazione da umidità può essere catastrofico e superare di gran lunga l'investimento in un sistema di essiccazione adeguatamente specificato e mantenuto. Un affidabile essiccatore frigorifero ad aria compressa , correttamente dimensionato per il punto di rugiada richiesto, costituisce un'importante polizza assicurativa contro questi rischi.

Scegliere l'essiccatore frigorifero giusto: un approccio incentrato sul punto di rugiada

Il processo di selezione per a essiccatore frigorifero ad aria compressa deve essere guidato da una chiara comprensione dei requisiti del punto di rugiada dell’applicazione e delle condizioni operative del sistema di aria compressa. Un approccio metodico garantisce prestazioni ottimali e valore a lungo termine.

Il primo passo è farlo determinare il punto di rugiada in pressione richiesto . Questo è definito dal processo o dall'apparecchiatura più sensibile all'umidità che utilizza l'aria. Consultare le specifiche del produttore per strumenti pneumatici, apparecchiature di verniciatura o macchinari per l'imballaggio per stabilire il livello minimo di secchezza richiesto. Incorporare sempre un margine di sicurezza per tenere conto delle variazioni delle condizioni operative. Per i sistemi che servono più applicazioni, il requisito più severo del punto di rugiada deve governare la selezione.

Successivamente, con precisione valutare l’effettiva richiesta d’aria e le condizioni di ingresso . L’essiccatore deve essere dimensionato per la portata massima richiesta dal sistema, non solo per la potenza del compressore. È fondamentale considerare la temperatura effettiva dell'aria che entra nell'essiccatore. Questa temperatura è influenzata dal tipo di compressore, dall'efficacia dei postrefrigeratori e dalla temperatura ambiente della sala compressori. Un essiccatore sottodimensionato o sottoposto a temperature di ingresso eccessivamente elevate non riuscirà a raggiungere il punto di rugiada desiderato. Inoltre, verificare la pressione operativa minima del sistema per garantire che l'essiccatore sia selezionato per l'intervallo di pressione corretto.

Infine, considera il caratteristiche dell'asciugatrice che contribuiscono a prestazioni costanti del punto di rugiada e all’efficienza energetica. Essiccatori non ciclici sono progettati per applicazioni con una richiesta d'aria stabile e continua, mantenendo un punto di rugiada costante. Essiccatori per ciclismo oppure gli essiccatori a massa termica sono più efficienti dal punto di vista energetico per applicazioni con fluttuazioni significative nella richiesta d'aria, poiché consentono al compressore di refrigerazione di spegnersi in condizioni di basso carico. L'efficienza del scambiatore di calore anche la progettazione gioca un ruolo importante nel consumo energetico complessivo. Uno scambiatore di calore di alta qualità e lavabile manterrà le sue prestazioni nel tempo, garantendo che il punto di rugiada rimanga stabile e che i costi operativi siano ridotti al minimo.
